Umbau und Erweiterung

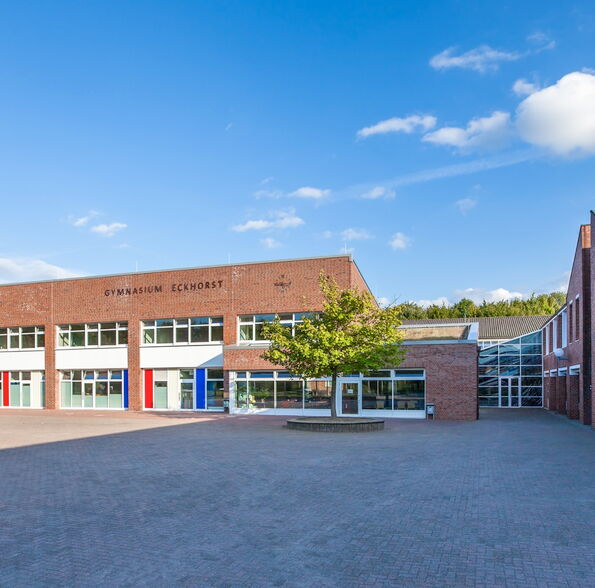

Gymnasium Eckhorst, Bargteheide

Objektbeschreibung

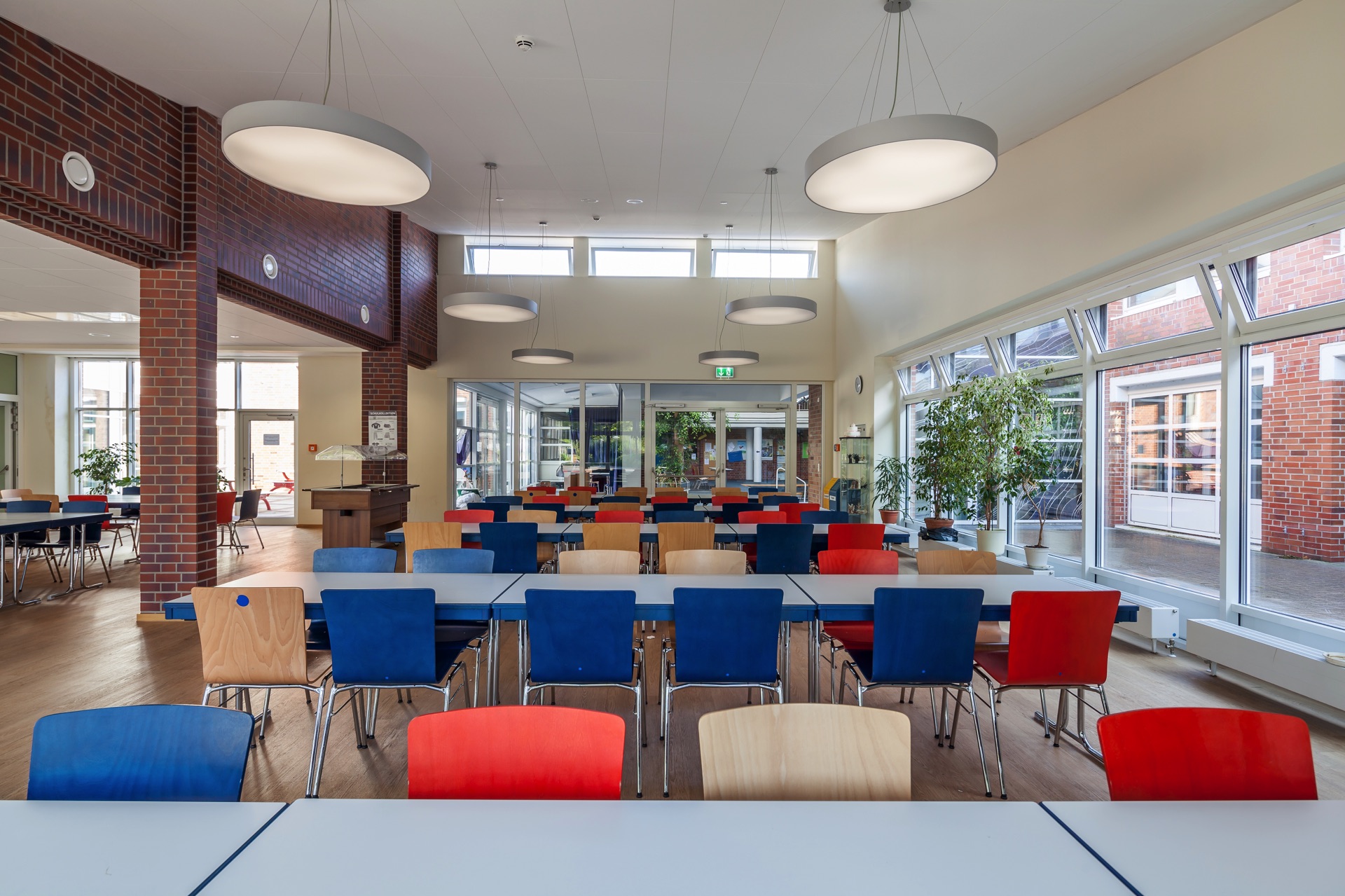

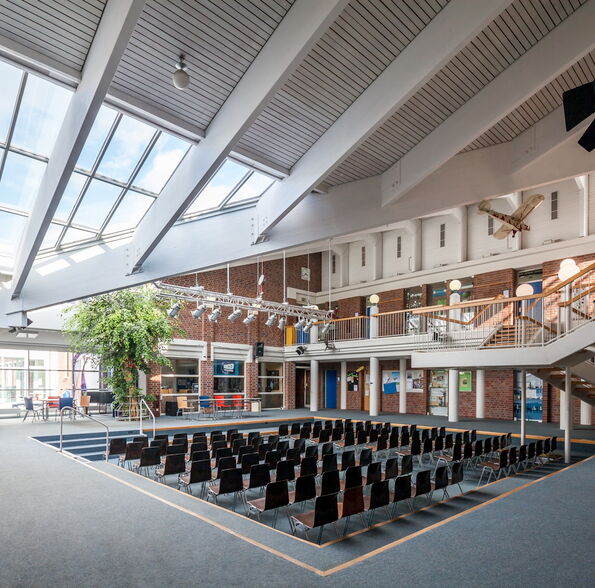

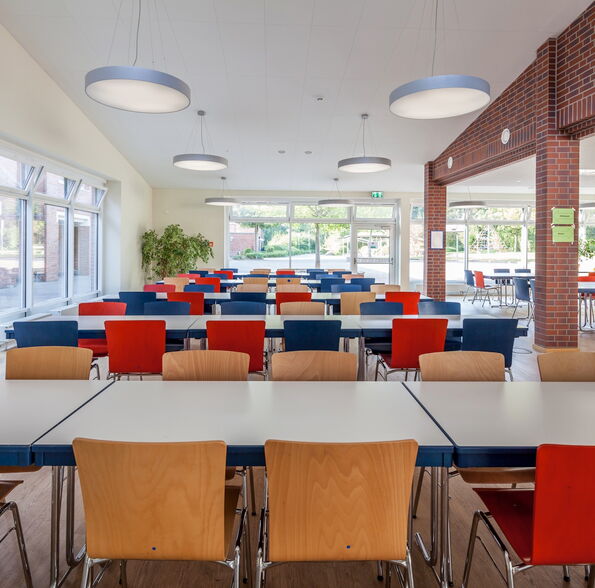

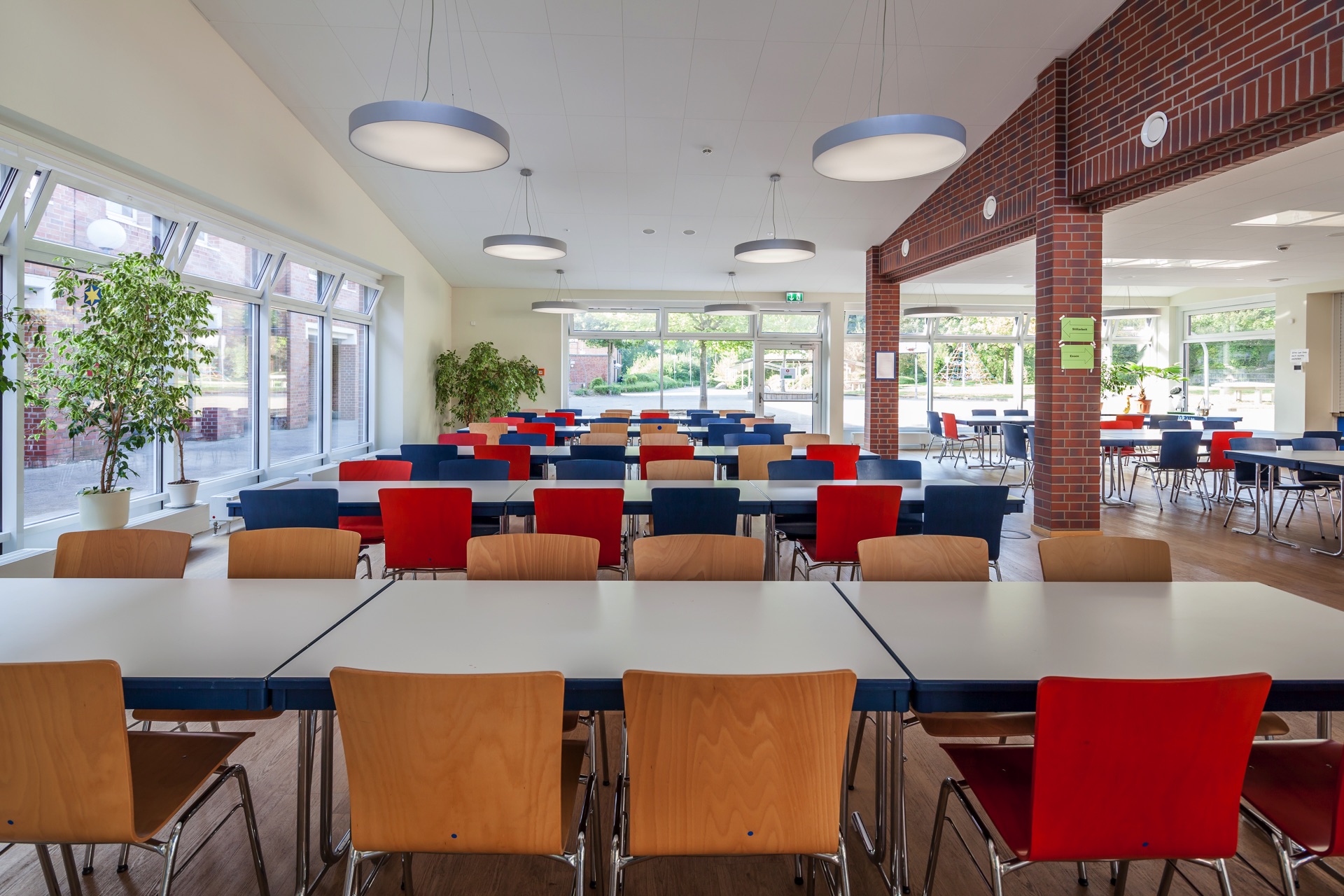

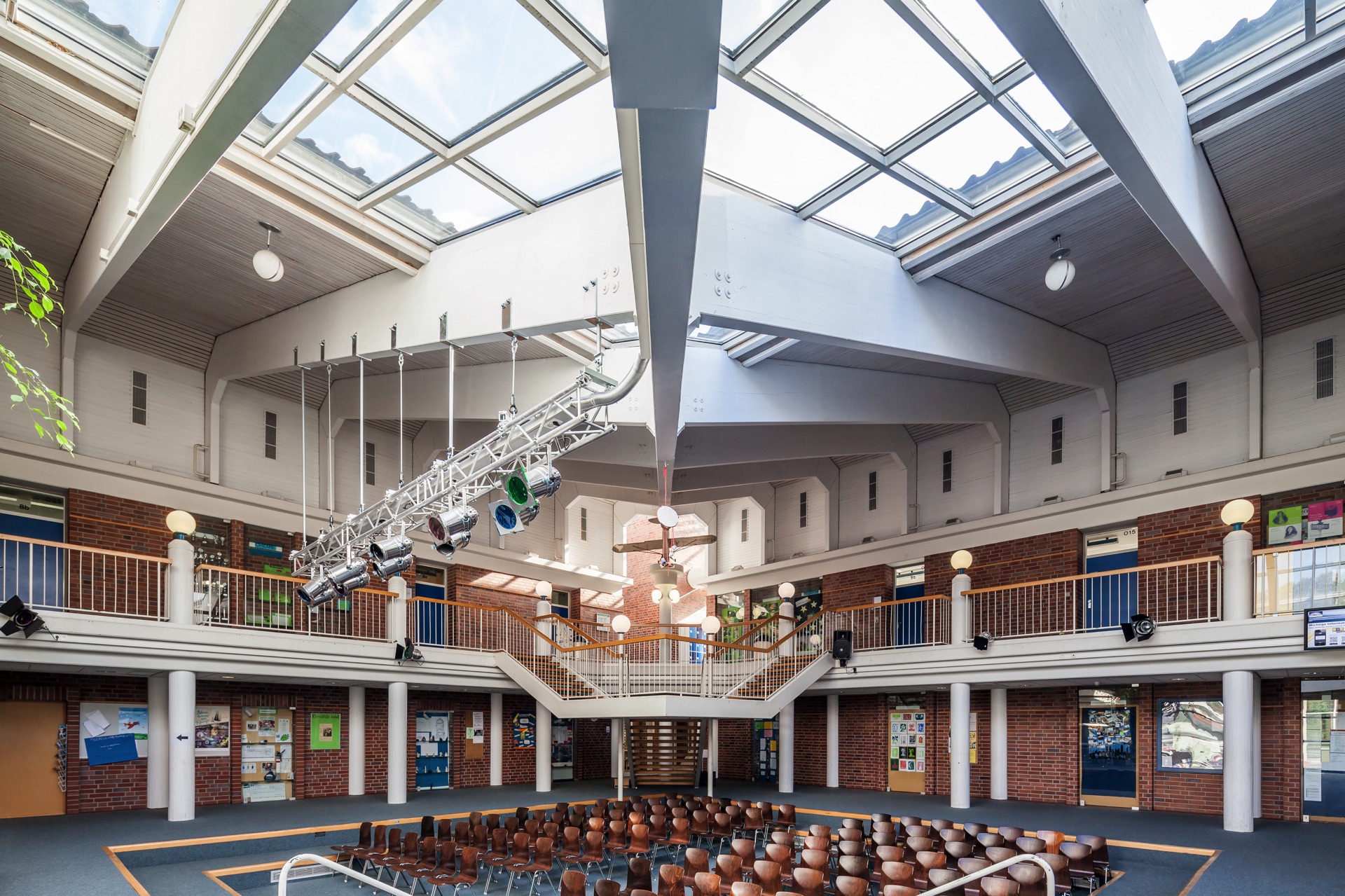

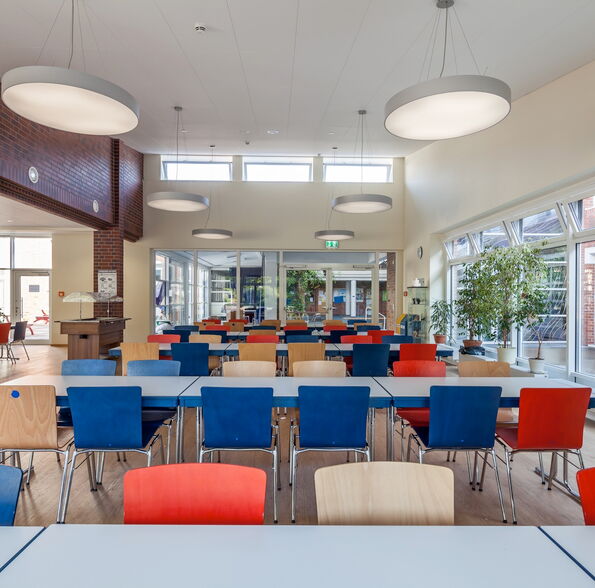

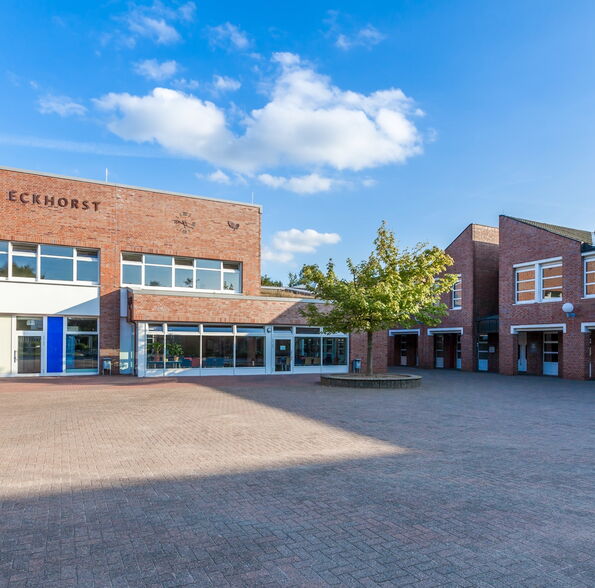

Bei dem geplanten Objekt handelt es sich um den Neubau eines Schulgebäudes auf dem Grundstück der Grundschule Vorstadt. Der Gebäudekomplex gliedert sich in die Bereiche Klassentrakte, Forum und Mensa.

statisches Konzept

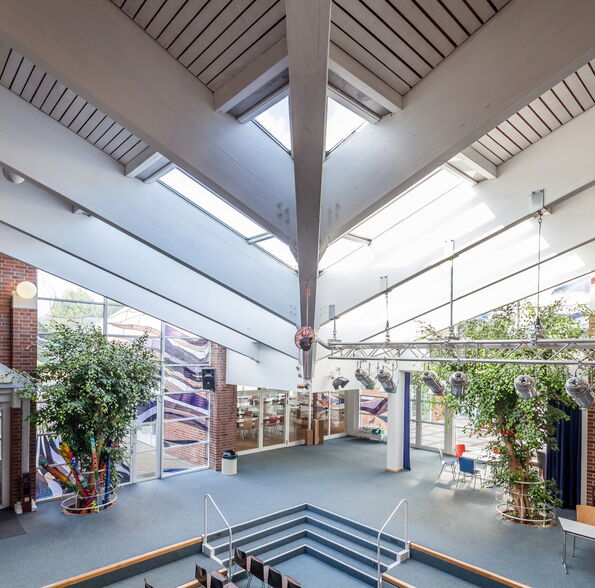

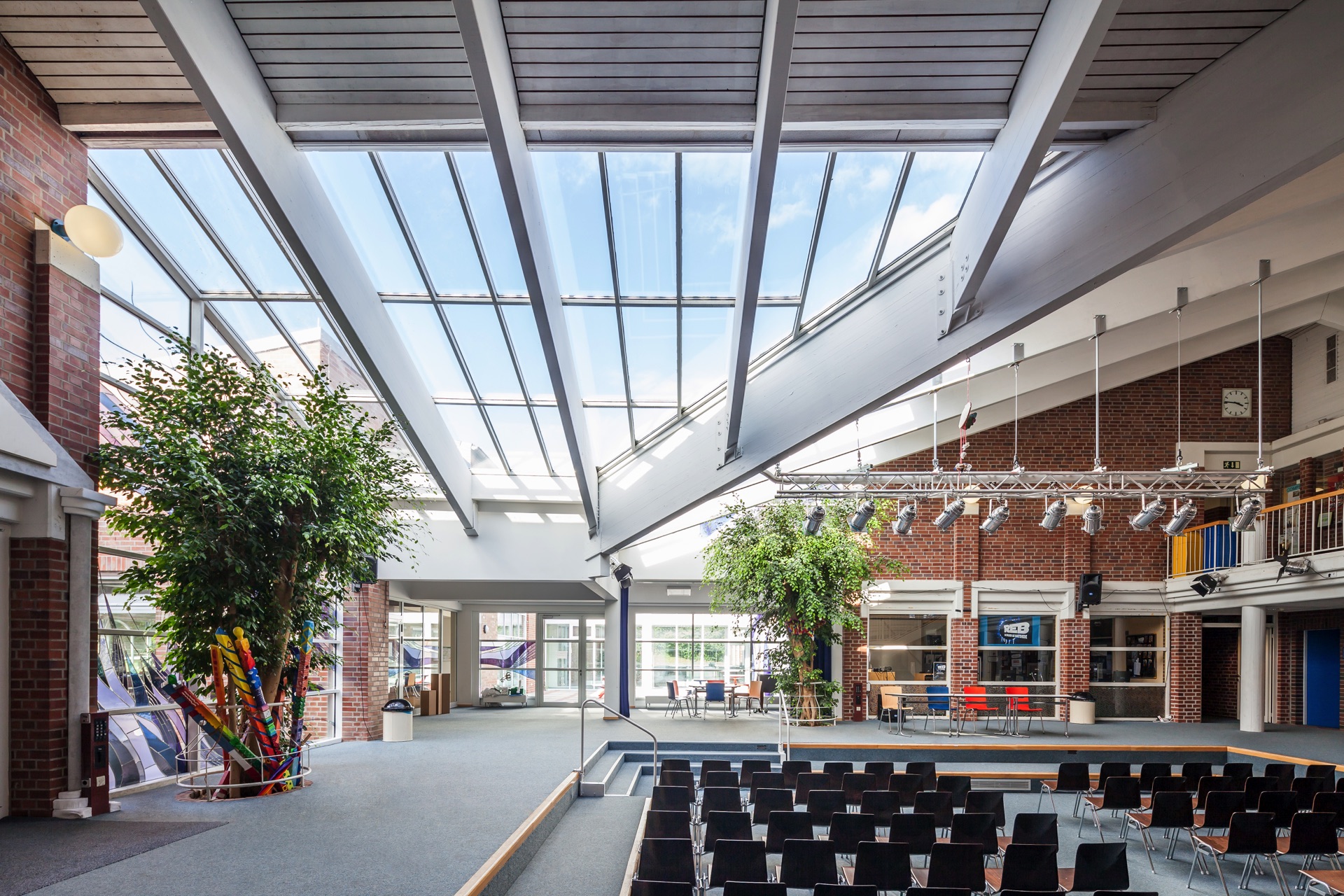

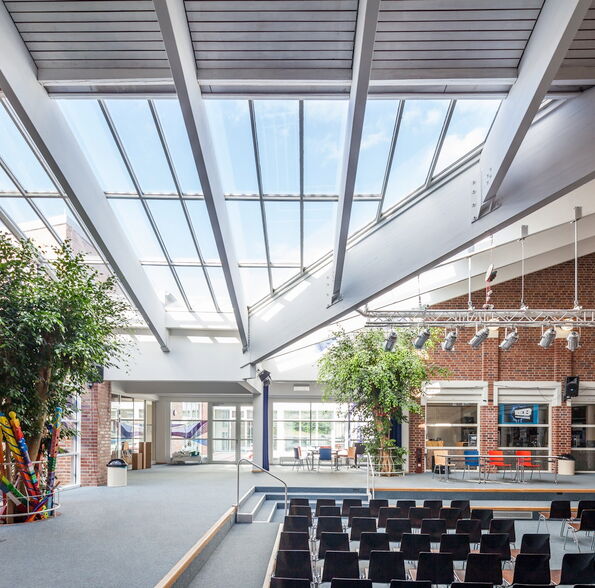

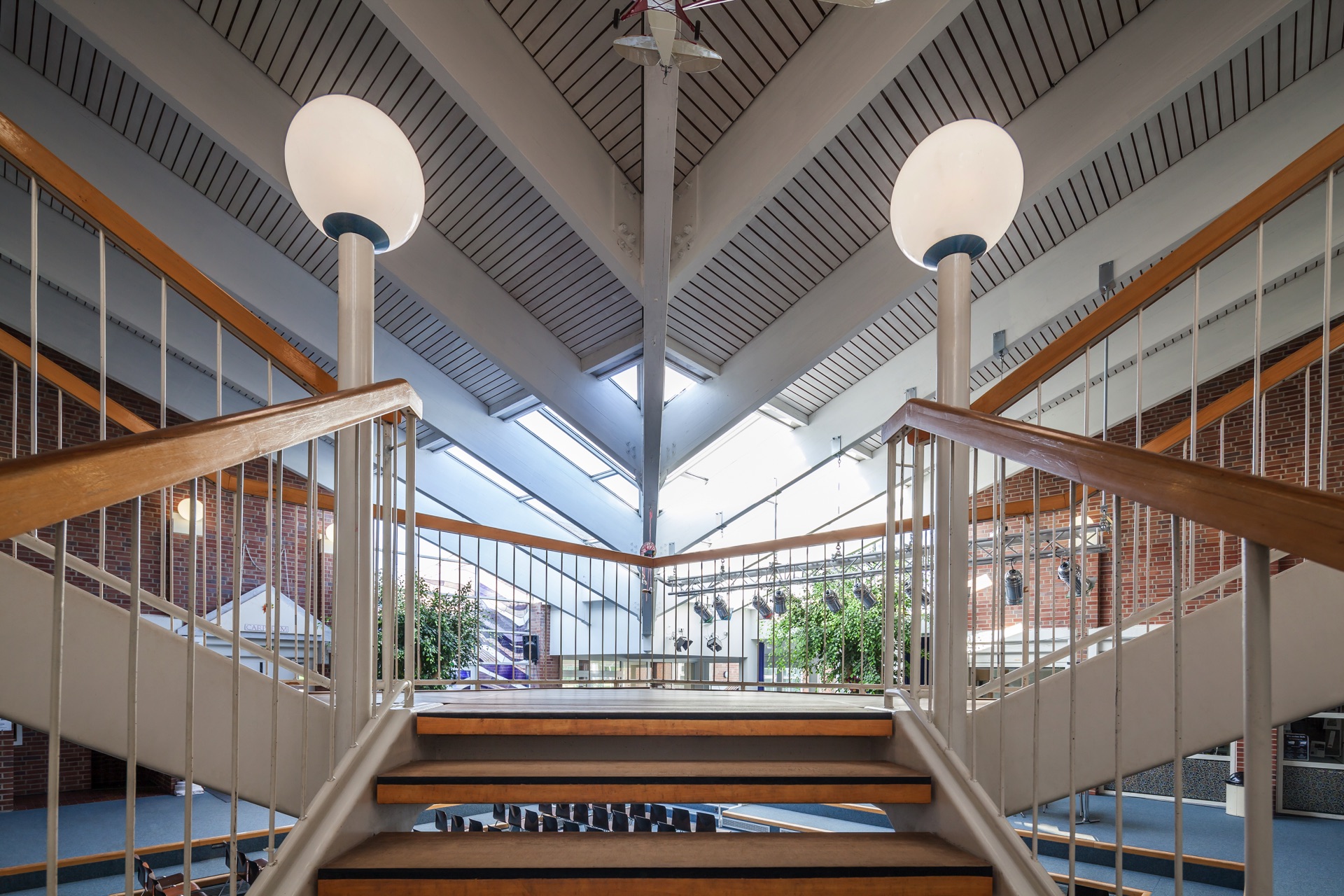

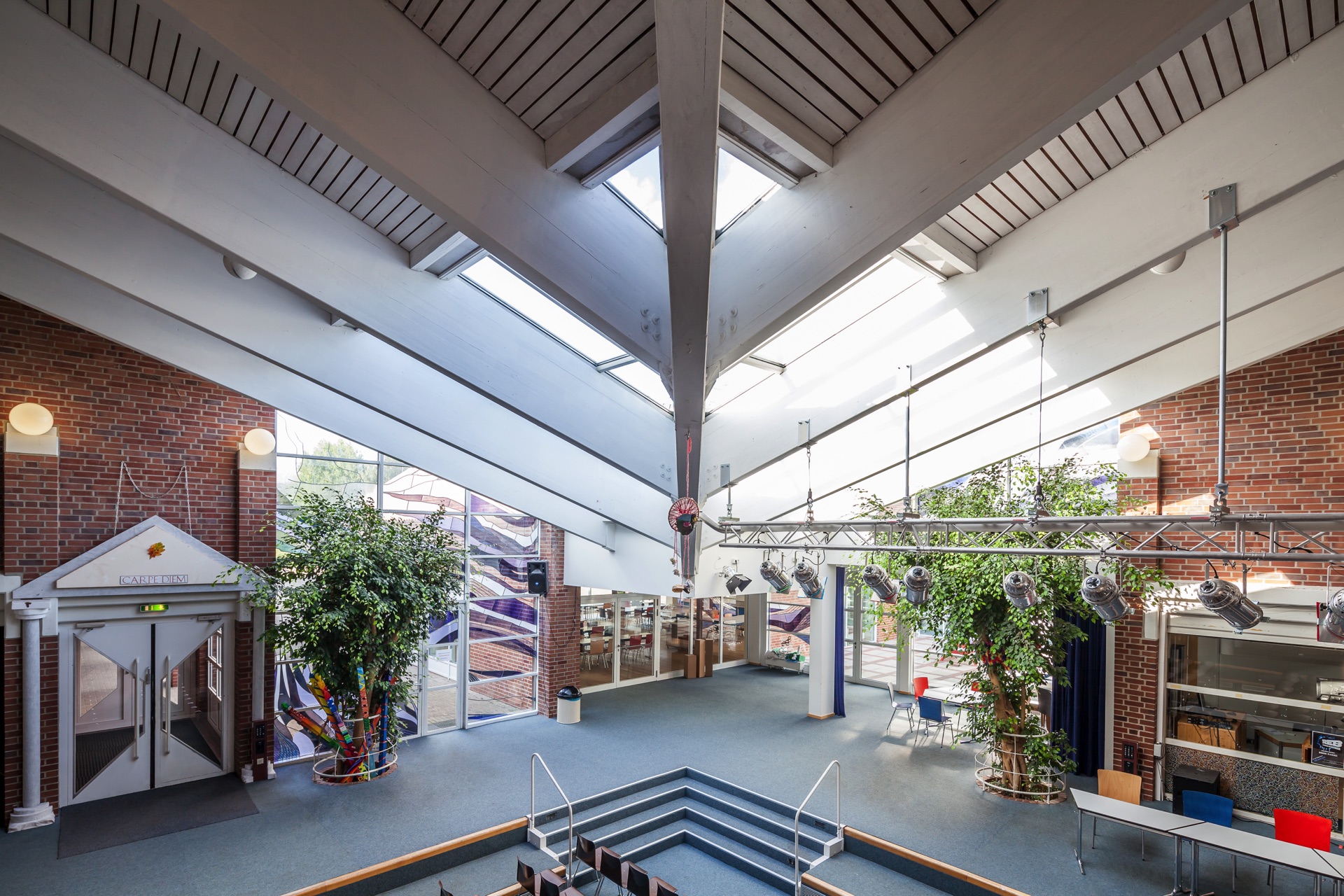

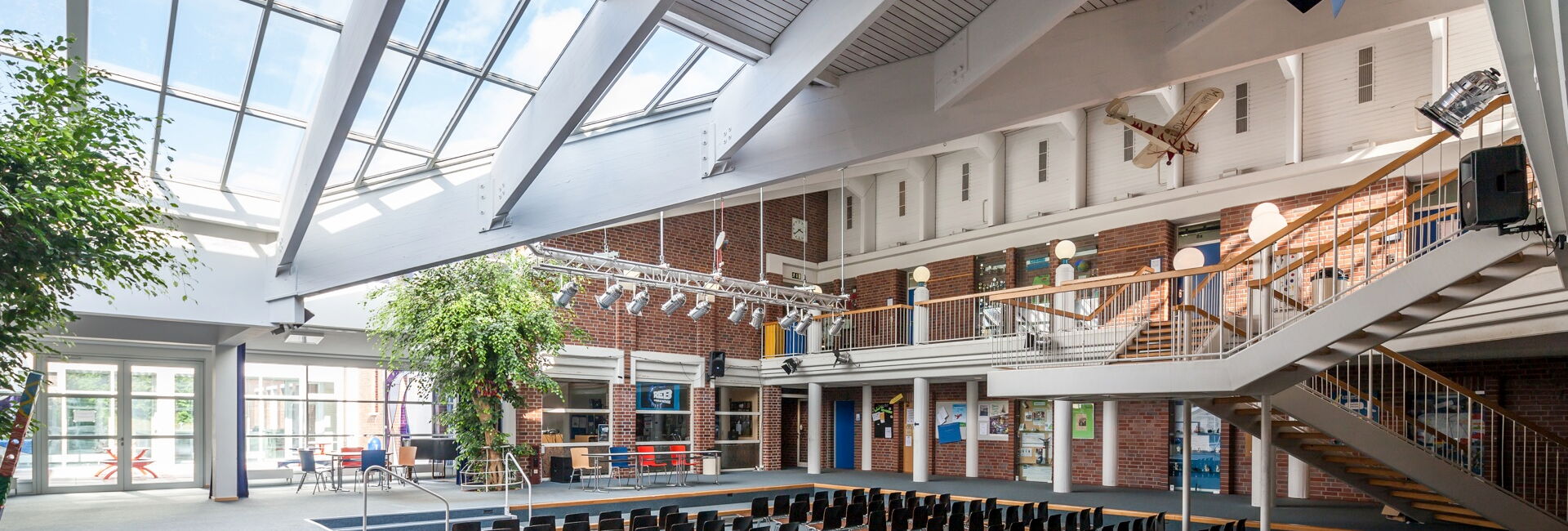

Die Flachgründung besteht aus Streifen- und Einzelfundamenten und einer Sohlplatte. Das Dach der Markthalle wird als Sheddach mit BSH-Bindern als Haupt- und Nebenträgern konzipiert. Die Geschossdecken werden in weiten Bereichen als kreuzweise bewehrte Stb.-Elementdecken konzipiert. Das Mittelauflager bilden in der Regel Mauerwerkswände. Teilweise kommen Stahlbetonwände zur Ausführung. Diese werden in Teilbereichen gleichzeitig die Deckenlasten der Ober- und des Erdgeschosses in Form von „Wandartigen Trägern“ weiterleiten. Die Aussteifung erfolgt über die Stahlbetondeckenscheiben in die in ausreichend vorhandenen massiven Wandscheiben in allen Geschossen.

Bauherr

Stadt Bargteheide

Rathausstraße 24-26

22941 Bargteheide

Architekt Wobig Architekten
Paperbarg 4
23843 Bad Oldesloe

Standort

Eckhorst 80

22941 Bargteheide

Gebäudedaten Planungszeitraum 2012 - 2015
Baubeginn 2013
Fertigstellungstermin 2015
Baukosten ca. 3,5 Mio €
Unsere Leistungen

Tragwerksplanung:

Phase 1 bis 6, § 49 HOAI / § 51 HOAI

Wärmeschutz, sommerlicher Wärmeschutz
